72713 stationäre Bandschleifmaschine für komplexe Werkstücke
Die stationäre Bandschleifmaschine Typ 72713 ist eine robuste Industrie-Bandschleifmaschine für präzise Schleif-, Entgrat- und Finisharbeiten an komplexen Werkstücken mit Freiformflächen.
Durch ihre hohe Flexibilität eignet sich die Bandschleifmaschine besonders für das Schleifen von Turbinenschaufeln, medizinischen Implantaten wie Knie- und Hüftgelenken sowie für andere anspruchsvolle Metallbauteile mit komplexen 3D-Geometrien.
Die Maschine ist in Ständerausführung für sitzende oder stehende Arbeitsweise erhältlich und kann optional mit Frequenzumrichter zur Drehzahlregelung sowie Drehrichtungsumkehr ausgestattet werden.
Ein Schnellwechselsystem ermöglicht den Einsatz unterschiedlicher Kontaktscheiben, wodurch die Bandschleifmaschine flexibel an verschiedene Werkstückgeometrien angepasst werden kann.
Die schnabelförmige Bandumlenkung erlaubt zudem das präzise Schleifen von Innenradien und schwer zugänglichen Bereichen. Zwischen den Kontaktscheiben kann zusätzlich am freien Band gearbeitet werden.
Durchzugskräftige Motoren von 2,2 bis 4,0 kW für vibrationsfreien Lauf und perfekte Schleifergebnisse.
Es können 3 verschiedene Spindeldrehzahlen gewählt werden, von 700 bis 2.800 U/Min, oder optional mit Frequenzumrichter für maximale flexibilität bei den Schnittgeschwindigkeiten.
Absaugstutzen an der Bandschutz- bzw. Polierschutzhaube mit Durchmesser 120 mm zum Anschluss an eine Absauganlage für einen sauberen Schleifbereich.
Schneller Schleifbandwechsel über Schnellspannsystem mit extrem robustem Guss-Rohrhalter. Feinste Justierung des Bandlaufs über Drehgriff.
Für Schleifbänder 3500/4000 mm Länge x 20-50 mm Breite.
Je nach Ausführung und Motorvariante liegt das Gewicht der Bandschleifmaschine Typ 72713 bei ca. 290 kg.
Betriebsart: S1
Energieeffizienzklasse: IE3
Einseitige Bandschleifmaschine Typ 72713.
Schnell wechselbare Kontaktscheiben am Bandlauf einer stationären 72713 Bandschleifmaschine.
Komfortabler und rascher Wechsel von Kontaktscheiben an einer 72713.
Geöffneter Bandlauf an einer 72713 Bandschleifmaschine mit eingelegtem Schleifband.
Bandspannarm mit robustem Rohrhalter aus schwerem Guss. Für das Spannen und die präzise Justierung des Schleifbandes.
Umlegbare Riemenscheiben zur Einstellung verschiedener Schnittgeschwindigkeiten/Spindeldrehzahlen.

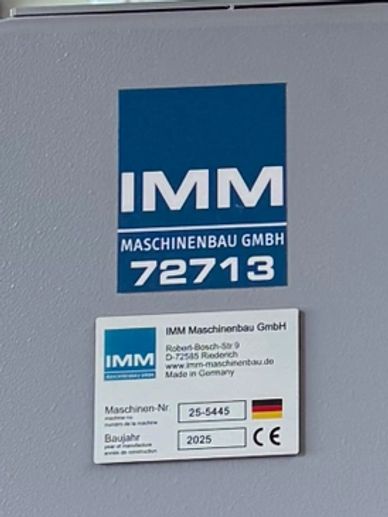

Wie alle IMM Bandschleif- und Poliermaschinen ist auch die 72713 selbstverständlich Made in Germany.
Detailansicht der Bedienelemente einer stationären 72713 Bandschleifmaschine.
Ansicht 72713 Industrie Bandschleifer Grundmaschine mit Bandspannarm und Bandschutzhaube.
Layout Rückansicht: Bandschleifmaschine, Typ 72713.
Layout Seitenansicht: Bandschleifmaschine, Typ 72713.
Bandschleifmaschine 72713 mit elektrischer Höhenverstellung und Frequenzumrichter. Optionaler Fussnotaus. Bremsfunktion für schnellen Stopp des Schleifbandes/Spindel. Für Kontaktscheiben von 6 mm bis 200 mm Durchmesser sowie Schleifen am freien Band.
Detailansicht Frequenzumrichter zur 72713 Bandschleifmaschine.
Schnell wechselbare Kontaktscheiben, größerer Durchmesser, am Bandlauf einer stationären 72713 Bandschleifmaschine.
Kleinste Kontaktscheibendurchmesser sind möglich an der 72713 Bandschleifmaschine.
72713 mit Aufsatz "Schleifschuh" für geradflächigeren Schliff mit dem Schleifband.
Der "Schleifschuh" in Detailansicht.
Entwickelt und gefertigt in Deutschland
Die lexible und vielseitige Bandschleifmaschine 72713 wird vollständig in Deutschland gefertigt. Auch bei den eingesetzten Komponenten setzen wir auf bewährte Lieferanten aus Deutschland und Europa. Das sorgt für hohe Fertigungsqualität, langlebige Mechanik und eine zuverlässige Ersatzteilversorgung über viele Jahre hinweg.
